Toroidní transformátory

Toroidní transformátory jsou díky své konstrukci jádra menší a tišší něž EI transformátory.
Velké plus je jejich vysoká účinnost a velmi malý ztrátový výkon.



detail obrázku detail obrázku detail obrázku detail obrázku



Technické parametry transformátorů



detail obrázku

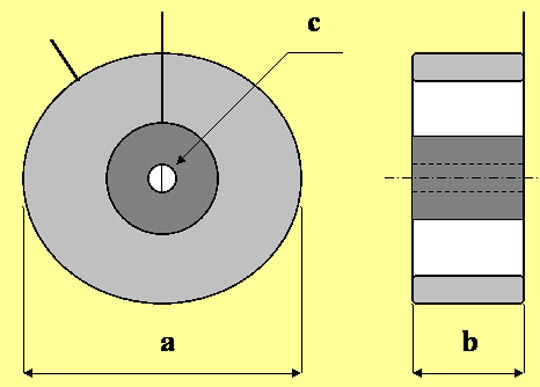

Uvedené rozměry jsou nejmenší pro daný výkon.

Typ Výkon Průměr Výška Váha Otvor (VA) a   (mm) b   (mm) (kg) c   (mm) T 250 250 140 55 3 7 T 300 300 145 55 3,5 7 T 400 400 150 70 4,5 9 T 500 500 160 70 5,5 9 T 750 750 170 80 7 9 T 1000 1000 180 80 8 9 T 1500 1500 200 95 11,5 11 T 2000 2000 220 95 14 11 T 2500 2500 250 100 19 13 T 3000 3000 250 110 20,5 13 T 3500 3500 270 110 24 2x9 T 4000 4000 265 120 25 2x9 T 5000 5000 285 135 33 2x9 T 6500 6500 300 135 36 2x11 T 8000 8000 315 140 42 2x11 T 10000 10000 350 140 52 2x13 T 15000 15000 410 150 75 2x13



Síťové transformátory vyrábíme až od výkonu 250VA, neboť zůstatkový průměr jádra po navinutí musí být nejméně 60mm.
